框架电磁铁:广东深圳亚欣机器人框架式电磁铁:AU0315L-05A19 (2)
GUANGDONG SHENZHEN YAXIN ELECTUONICS FRAME SOLENOID

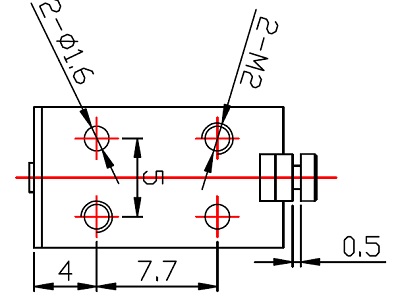

3.框架电磁铁外形图(APPLEARANCE)
3-1 框架电磁铁外形尺寸:参照附图。图号: AU0315L-05A19
DIMENSION SEE THE ATTACHMENT.
DRAWING NO. AU0315L-05A19
电磁铁框架尺寸:15.9*12.6*9.0mm,滑杆直径:3mm。电磁铁总长度:20mm
(SOLENOID FRAME SIZE:15.9*12.6*9.0mm SLIDEBARDIAMETEROF: 3mm TOTAL
LENGTH OF: 20mm )
4. 框架电磁铁额定参数(RATED PARAMETER)
4-1 电压(VOLTAGE): DC5V
4-2 电流(CURRENT) 0.26A(at DC5V 20℃)
4-3 功率(WATTAGE): 1.3W
4-4 使用电压范围: DC5V±10%
4-5 直流电阻(DC RESISTANCE): 19Ω±10%(周围温度20℃)
4-6 工作循环(DUTY CYCLE): 50%通电(ELECTRIFY 50%)
4-7 绝缘等级(I NSULATION
CLASS): F类(F CLASS)
广东深圳广州佛山中山东莞框架电磁铁:AU0315L-05A19(2)
详细参数查询请登陆:http://www.yaxinsz.com/showdeteal/?id=703
