广东深圳亚欣框架电磁铁：AU0419L-4.5A06 (2)

广东深圳亚欣电器框架电磁铁
GUANGDONG SHENZHEN YAXIN ELECTUONICS FRAME SOLENOID
产品型号（PRODUCT PART NO.）：AU0419L-4.5A06 (2)

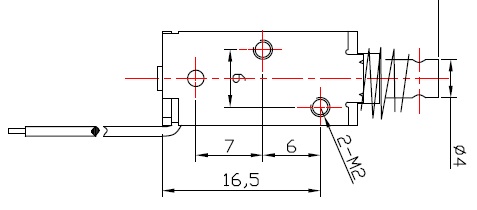

3.框架电磁铁外形图(APPLEARANCE)

3-1 框架电磁铁外形尺寸:参照附图。图号: AU0419L-4.5A06

(DIMENSION SEE THE ATTACHMENT. DRAWING NO. AU0419L-4.5A06)

电磁铁框架尺寸：21*9.8*11.3mm，滑杆直径:4mm。电磁铁总长度：31.3mm

( SOLENOID FRAME SIZE:21*9.8*11.3mm SLIDEBARDIAMETEROF: 4mm TOTAL LENGTH OF: 31.3mm )

4. 框架电磁铁额定参数(RATED PARAMETER)

4-1 电压(VOLTAGE): DC4.5V

4-2 电流(CURRENT): 0.8A(at DC24V 20℃)

4-3 功率(WATTAGE): 3.6W

4-4 使用电压范围: DC12V±10%

4-5 直流电阻(DC RESISTANCE): 6Ω±10%(周围温度20℃)

4-6 工作循环(DUTY CYCLE): 50%通电（ELECTRIFY 50%）

4-7 绝缘等级(I NSULATION CLASS): B类(B CLASS)

广东深圳亚欣框架电磁铁：AU0419L-4.5A06 (2)
详细参数查询请登陆：http://www.yaxinsz.com/showdeteal/?id=655
